齒輪磨棱角機的結構和特點

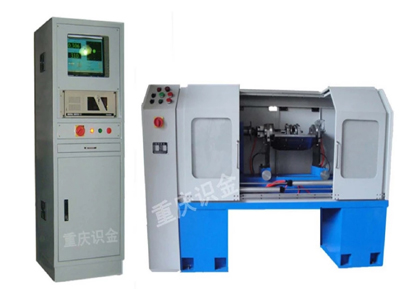

　　齒輪磨邊倒角機采用水平布局，T床布置工件箱部分，左右兩個工具箱部分，工件箱進入滑臺部分；T床配備水平移動缸和上下移動缸，上下移動缸底部配備翻轉機械手；工件箱與左右工具箱之間配備自動對齒裝置；機床配備液壓站、電氣控制柜、全封閉保護部分。機床采用數控系統，性能優異，保證了機床的高性能。簡單的操作界面簡化了機床的操作，提高了生產率。

　　齒輪磨邊倒角機是一種可以將齒輪齒端倒角倒圓的機床，一般為半自動循環，工作臺可以不等量進給，是生產齒輪變速箱和其他齒輪更換機構*的加工設備。采用雙刀分離結構，刀具進給，一齒切割，刀軸讓刀、工件分割，開始下一次切割。從切割開始，工件可以轉動一周來完成一個零件的倒角處理。進給方式一般采用刀具進給或工件進給方式。

　　齒輪磨棱角機的特點：

　　1、圓管外角倒角及修面動作可一次完成，快速準確。

　　2、加工對象和刀盤的中間線準確不變，刀盤經過特殊設計，刀片規格化，刀片調整簡單快捷。

　　3、人工排料、自動進料、自動夾持、自動進退刀，保證材料精度、速度快、效率高。

　　4、更換不同尺寸的工件，只需進行簡單的刀盤和更換夾模調整。非標機長度可達200mm，管徑可達Φ150mm。

　　5、適用材料：不銹鋼、鐵、銅、鋁管及棒材。

　　齒輪磨邊倒角機特別適用于大規模生產場合，操作方便快捷，故障率低。數控齒輪倒角機為工件進給運動軸，工件旋轉運動軸（工件分度）。
